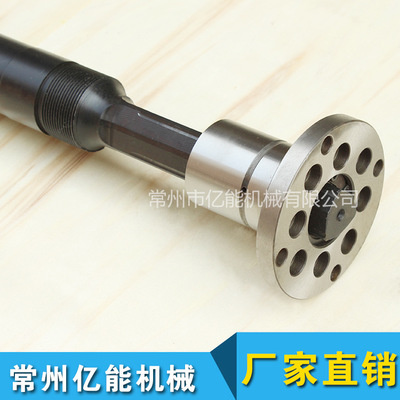

滾動花鍵副是有一種直線運動系統，當花鍵套用其中的鋼球在經過精磨削的花鍵軸上直線運動時，可以傳遞扭矩。花鍵副具有較緊湊的結構，能夠傳遞超額的載荷及動力，并具有較長的壽命。

1 方法概述

      滾珠花鍵副的軸截面為圓形，花鍵套為端蓋，即無法蘭。廣泛地應用在各種自動化設備上如：機器，精密儀器，醫療儀器及人生產線等等。花鍵軸的滾道槽經精密磨削加工成近似成滾珠直徑的R形。當扭矩由花鍵軸施加到花鍵套上或由花鍵套施加到花鍵軸上時，因為花鍵副間隙為過盈配合，滾珠便平穩、均勻地傳遞扭矩。花鍵套與花鍵軸進行相對直線運動時，滾珠在滾道與回流槽之間往復循環。可以將旋轉方向的間隙控制在零間隙或過盈，可以進行高速直線運動和高速旋轉運動。晃動量的大小不僅直接影響其運動和位置精度，而且若晃動量過大，還會在高速運動中產生噪音，進而影響其使用壽命。因此必須通過一種方法來檢測滾珠花鍵副的晃動量，若晃動量過大，必須重新調整花鍵套內滾球的預緊力，控制花鍵副的間隙。

2 晃動及晃動量的定義

晃動指旋轉零件外圓面對軸心線的徑向跳動，即徑向晃動，簡稱晃動。

晃動量就是用來表示相對于軸心線晃動的數值。

3 檢測原理

在平臺上將單凹槽端蓋式滾珠花鍵副中的花鍵套固定并使其處于長度方向的中間位置，并將其作為固定支點放置于水平狀態，在花鍵軸兩端分別固定表架用千分表檢測，然后在花鍵軸一末端施加一定的力G，由于不平衡作用花鍵軸施力端下垂，則另一端便會上翹。檢測工裝的三維實體造型及裝配。

       以上就是常州市億能機械有限公司為大家帶來的簡單分享，如果您對我們公司產品感興趣，可以直接在線咨詢小編。
