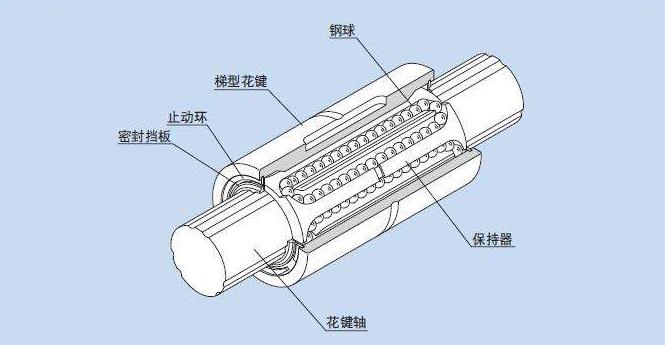

滾珠花鍵的工作原理滾珠花鍵的主要花鍵軸，循環套，花鍵套和滾珠，是一類與滾珠絲杠一樣的傳動系統效率，傳動系統是可逆的，且同步性好。傳動系統產品精度高，使用期限長。花鍵軸由合金鋼中頻淬火hrc58制成，花鍵外筒由低碳鋼滲碳硬hrc58制成，因而具備很高的使用壽命和強度。

花鍵滾動軸承可將旋轉方向的間隙控制為零間隙干涉，可高速運轉，高速旋轉，結構緊湊且組裝比較簡單(即便拉動花鍵軸也不會掉落球出來)。因而，傳動系統效率高，定位精度高，傳動系統可逆，使用期限長。同步性能好，價格優，交貨快。

球可在花鍵套筒和花鍵軸之間傳遞一定的扭矩。當花鍵套承擔載荷并且花鍵軸旋轉時，六個載荷球排中的三個自動定心并傳遞扭矩，而別的三個則不會受到載荷，相反，另一個是3個負載并自動居中。根據選擇滾珠的直徑，在滾珠花鍵中會產生預緊力，進而能夠 完成提花鑰匙的高接觸剛度，耐沖擊性和運動精度。

當tbi球花鍵套筒在這其中利用鋼球時，它在的花鍵軸上線性移動時能夠 傳遞扭矩。滾珠花鍵軸直線運動時能夠 傳遞扭矩。花鍵軸是一類緊湊的結構，能夠傳遞多余的載荷和功率，并且使用期限長。此外，因?yàn)榛ㄦI套和花鍵軸之間的花鍵套和花鍵軸之間有靈敏且相對輕的線性運動。

因而能夠 將軸套或套軸用于旋轉運動，因而能夠 使用球花鍵高速運動的導軌是一類新穎的傳動機構。現階段，tbi球花鍵已廣泛用作鏜床，鉆床和組合機床等機床的主軸部件。它在各種測量?jī)x器和自動繪圖儀中用作引導機構，并在壓力機和自動傳送帶等機器中使用。導向軸在多種類型的變速器和多種類型的工業機器人中用作致動器。
