滾珠花鍵淺談滾珠花鍵的型號種類與特長
發布時間：2018-05-14 08:20:58 ?? 點擊次數：5422次 ??
滾珠花鍵是利用裝在花鍵外筒的滾珠在精密研磨的滾動溝槽中，一邊作平滑滾動，一邊作傳遞力矩，是具有劃時代意義的直線運動系統。以控機床、四軸機械手為例，這類行業中應用滾珠花鍵的數量較多，并且種類不一，在設備上也不同。那么該如何來區分判斷呢?下面一起來聽聽常州億能機械有限公司講解分析，滾珠花鍵的型號種類與特長。*點、花鍵外筒型式
圓筒型滾珠花鍵SLT/SOT型
花鍵外筒的外徑為直筒型，在傳輸扭矩時將鍵敲入后使用，是安裝空間*新的型式之一。

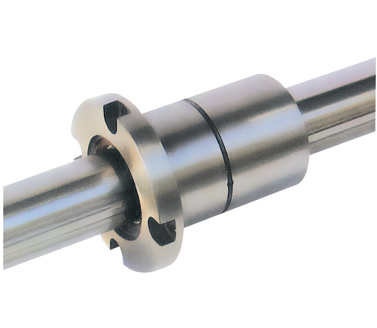

第二點、圓法蘭型滾珠花鍵SLF型
利用法蘭通過螺栓將外筒固定在支撐座上，因裝配簡單，*適合用在支撐座上。使用在加工鍵槽有變形的危險或是支撐座的寬度比較狹小的場合，能能完全地防止配合部分產生的旋轉方向間隙。
第三點、強化端防塵法蘭型滾珠花鍵SZF型
強化防塵設計可有效隔絕異物進入滾珠花鍵筒中，適用于高淤染的作用環境下。
第四點、方法蘭型滾珠花鍵SOF型
利用法蘭通過螺栓將外筒固定的支撐座上，因裝配簡單，適用于3C、半導體產業等使用。
第五點、花鍵軸型式
精密實心花鍵軸(標準S型)
通過對花鍵軸的滾動溝槽進行精密研磨，達到高精度而后與外筒配合。
第六點、中空花鍵軸(H型)
需要配管、配線、排氣或減輕重量的地方，可使用中空花鍵軸。
第七點、特殊花鍵軸
花鍵軸端或中間部分的直徑比較大時，通過特殊加工制作花鍵部分。
以上就是有關滾珠花鍵的型號種類與特長，希望對大家有幫助。東莞市引航機電設備有限公司致力于品牌直線導軌，導軌滑塊，上銀直線導軌，是品牌機械傳動部件專業供應商、滾珠絲桿廠家.歡迎咨詢。
